  产品名称:太阳能光伏接线盒SY-JB6A
  产品型号:SY-JB6A
  产品来源:东莞市三宥光伏有限公司
  更新时间:2012/10/10 14:58:24
  产品简介

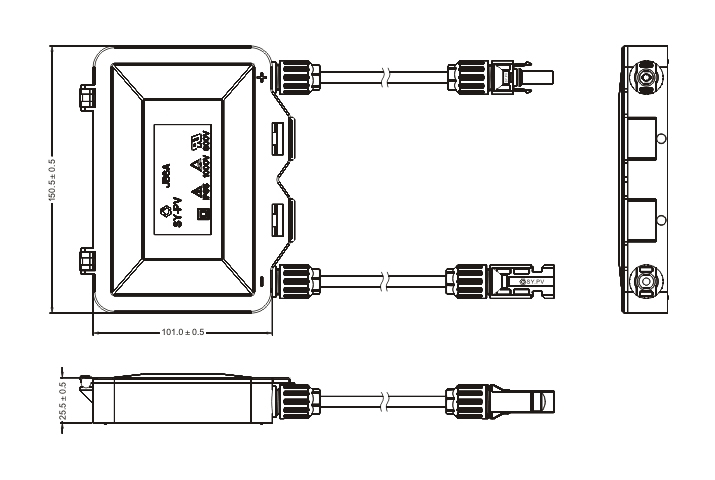

六线太阳能光伏接线盒 SY-JB6A
→ 配置不同型号的二极管可以改变接线盒的最大额定电流。
→ 符合室外恶劣环境条件下的使用要求。
→ 线缆的连接采用压接方式连接,焊锡带的连接采用焊锡方式。
→ 二极管的串并联设计结构可用于大功率电池板,降低盒内温度,防止电池板产生热斑。
  详细介绍

  产品名称   Product No.   SY-JB6A
  额定电压   Rated Voltage   TUV 1000V DC / UL 600V DC
  汇流带连接   Joining of ribbon   焊接
  额定电流   Rating Current   3A ~ 9A
  电线规格   Suitable cable cross sections   2.5mm² ~ 4.0mm² / 14AWG ~ 12AWG
  端子规格   Pin dimension   Φ4.0mm
  耐电压   Proof voltage   TUV 6000V AC(1Min) / UL 2200V DC(Min)
  接线数   Amount of rails   6线
  防护等级   Protection class   Class Ⅱ
  端子材质   Contact Material   铜,镀锡
  接触电阻   Contact Resistance   ≤ 5mΩ
  连接器材质   Connector Material   PPO
  IP防护等级   Degree of Protection IP   IP67(IEC 60529)
  测试温度   Temperature Range   -40℃ ~ +85℃
  阻燃等级   Flame Class   UL94V - 0

  光伏接线盒的作用:

  光伏接线盒在太阳能电池组件中的作用简单的来讲可以概括为两点:a)连接和传输功能,b)保护组件;它是一门集电气设计、机械设计和材料科学相结合的跨领域的综合性设计。
  太阳能电池组件是通过太阳能电池进行光电转换的,而单个组件发出的电想传输到充电、控制系统中去,必须要通过光伏接线盒进行传输;而且接线盒还是整个太阳能方阵的"纽带",将许多组件串联在一起形成一个发电的整体,所以光伏接线盒在太阳能应用中的作用是不容忽视的。
  光伏接线盒还有一个更重要的作用就是保护组件;当阵列中的组件受到乌云、树枝、鸟粪等其它遮挡物而发生热斑时,旁路在组件中的二极管,利用自身的单向导电性能,将问题电池、电池串旁路掉,保护整个组件乃至整个阵列,确保能使其保持在必要的工作状态,减少不必要的损失。
  最理想的组件应是每片电池都应旁路一个二极管,这样才能保证组件的绝对安全,但是出于成本以及工艺角度,目前为止大家采用是一串电池片旁路一个二极管,这样做是一种简单有效的办法。
