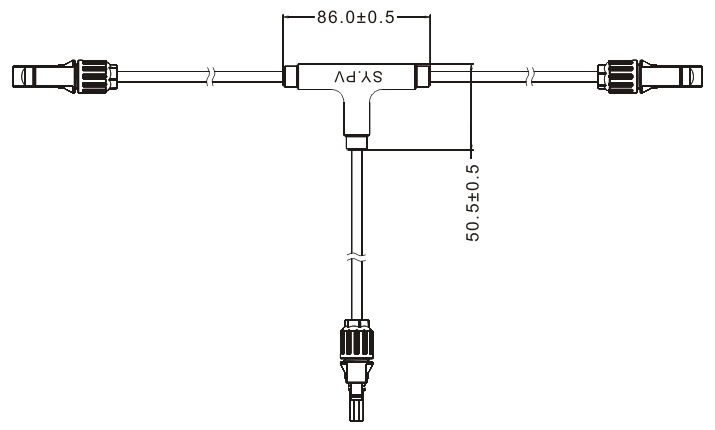

  产品名称:光伏太阳能连接器SY-CM21-D
  产品型号:SY-CM21-D
  产品来源:东莞市三宥光伏有限公司
  更新时间:2012/10/11 15:37:34
  产品简介
光伏太阳能连接器SY-CM21-D
→ 适用于太阳能系统工程,解决安装过程中电缆的连接问题。
→ 使用方便安全,使电气接触连接更加牢固。
→ 符合室外恶劣环境条件下的使用要求。
→ 具有强烈的抗老化、耐紫外线能力。
  详细介绍

  产品名称   Product No.   SY-CM21-D
  额定电压   Rated Voltage   TUV 1000V DC / UL 600V DC
  额定电流   Rating Current   20A ~ 30A
  电线规格   Suitable cable cross sections   2.5mm² ~ 6.0mm² / 14AWG ~ 10AWG
  端子规格   Pin dimension   Φ4.0mm
  耐电压   Proof voltage   TUV 6000V AC(1Min) / UL 2200V DC(1Min)
  污染等级   Pollution degree   2
  防护等级   Protection class   Class Ⅱ
  端子材质   Contact Material   Copper,Tin plated
  接触电阻   Contact Resistance   ≤ 5mΩ
  连接器材质   Connector Material   PPO
  IP防护等级   Degree of Protection IP   IP67(IEC 60529)
  拔出力   Withdrawal Force   ≥ 50N
  插入力   Inserition Force   ≤ 50N
  测试温度   Temperature Range   -40℃ ~ +85℃
  阻燃等级   Flame Class   UL94V - 0

  光伏太阳能连接器SY-CM21-D主要特性如下:

  01. 防尘、高温、低温、防水、触摸保护(外壳绝缘材质);
  02. 公母端系统锁紧,需要工具打开;
  03. 端子用高纯电解红铜精密冲压而成;
  04. 有安全的锁紧系统,可保证在非正常状态下不断开;
  05. 未插合时的防触摸保护设计;
  06. 少部分元件可用于整套系统和设施组装;
  07. 相同触头用于现场组装、工厂组装及安装;
  08. 可在整个温度范围内使用(由于降额曲线无限制) 高 IP 保护(IP68);
  09. 牢固的设计 , 带拆分工具(扳手);
  10. 导线横截面:1.5mm²、2.5mm²,4.0mm²、6.0mm²、10.0mm²;
  11. 电流承载能力可达:40A;
  12. 公母接合处采用特殊弹片(镀金),多面可靠连接
