太阳能光伏电缆连接器SY-C4D安装流程图

发布时间:2012.10.18 新闻来源:东莞市三宥光伏有限公司 浏览次数:

[产品名称]:太阳能光伏电缆连接器SY-C4D

产品名称   PV C4D Cable Connector
工具数量   1
规格说明   C4D-M(Male Connector,14AWG/2.5 mm2~10AWG/6.0mm2 Cable)
  C4D-F (Female Connector,14AWG/2.5 mm2~10AWG/6.0mm2 Cable)
额定电压   1000VDC
额定电流   15A - 30A
环境温度   - 40oC to + 85oC
端子材质   For Copper stranded wire only
防水等级   IP68

[安装说明]

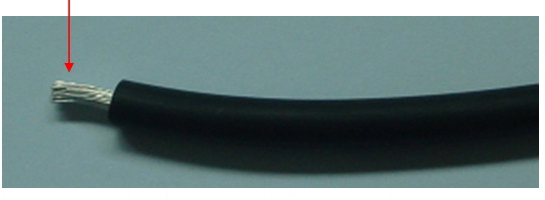

1、剥线:导线部分7mm

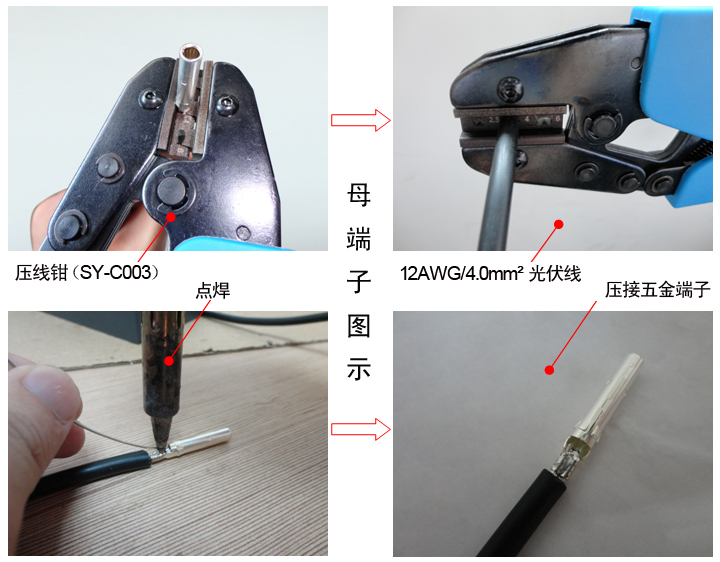

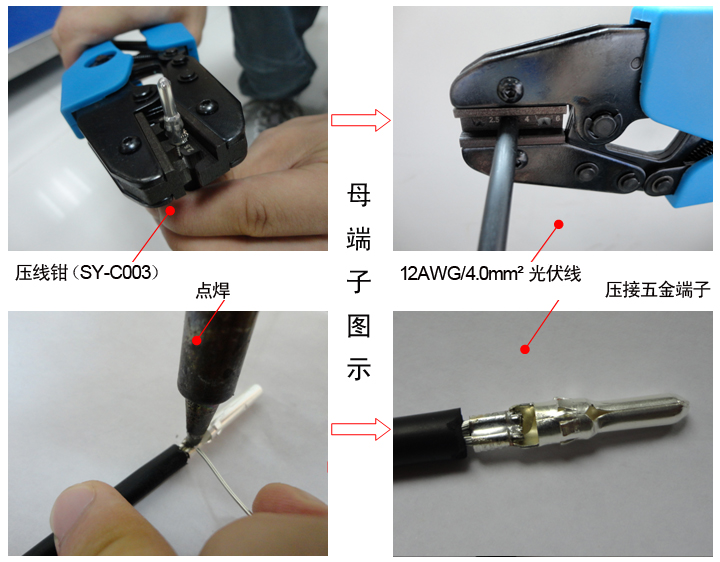

2、压接公母端子


-----------------------------------------------------------------------------------------------------

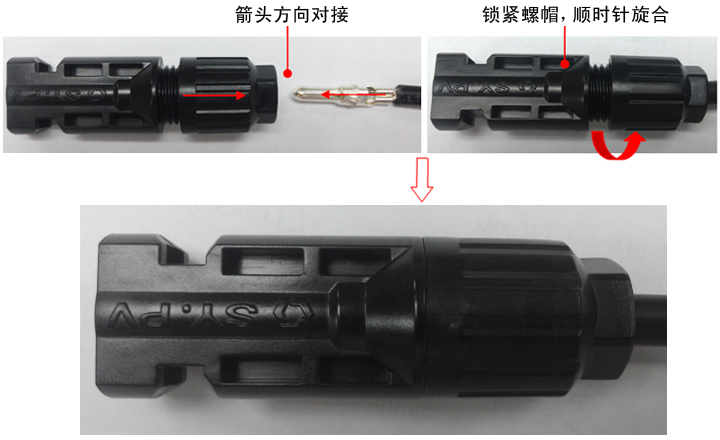

3、组装公接头

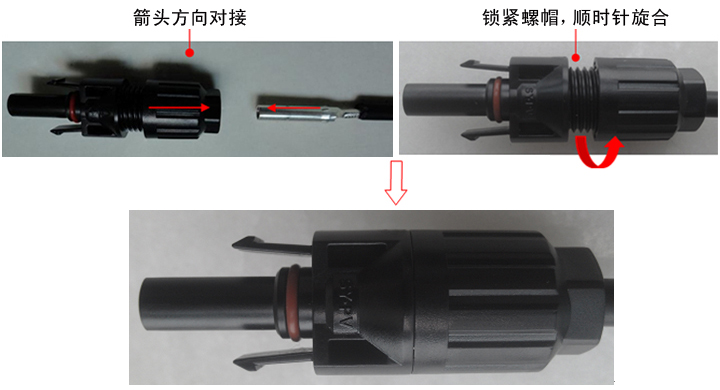

4、组装母接头

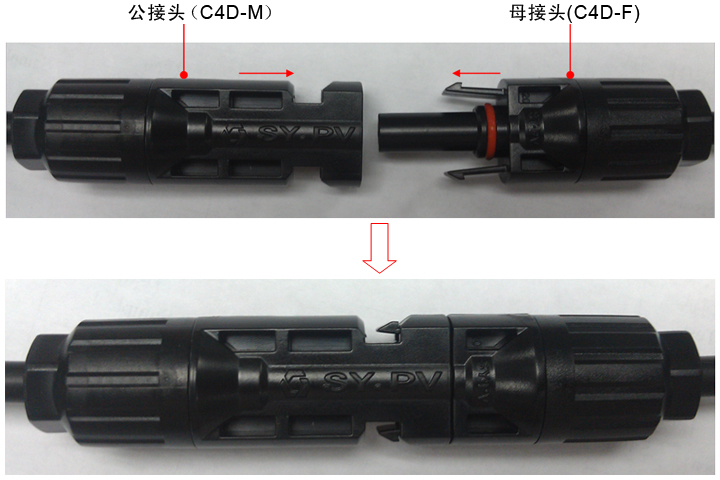

5、连接器公母对接

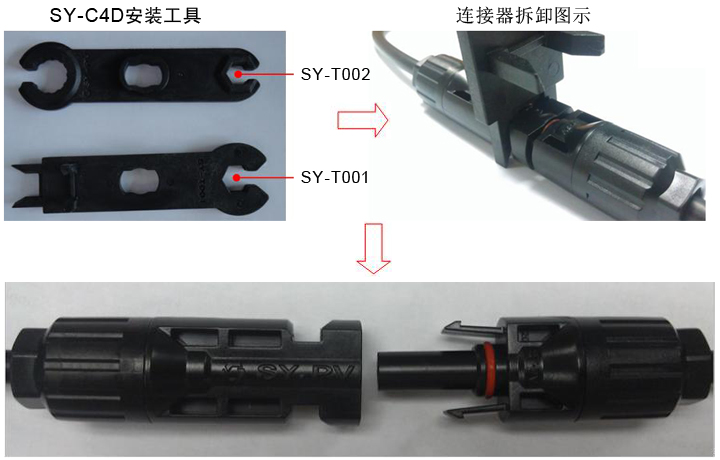

6、拆卸连接器工具

注意:不要在有负载的情况下断开连接
