[灌胶型接线盒]太阳能光伏接线盒SY-JB1A安装流程图

发布时间:2012.11.02 新闻来源:东莞市三宥光伏有限公司 浏览次数:

[产品名称]:[灌胶型接线盒]太阳能光伏接线盒SY-JB1A

产品名称   Junction Box for PV module
产品型号   PV-JB1A 10A(P1000M)
额定电压   1000VDC
额定电流   10A(P1000M)
防护等级   class II
防水等级   IP65 ~ IP68
环境温度   - 40ºC ~+ 85ºC
导体材质   Copper
匹配连接器   4.0 male and female connector

[安装说明]

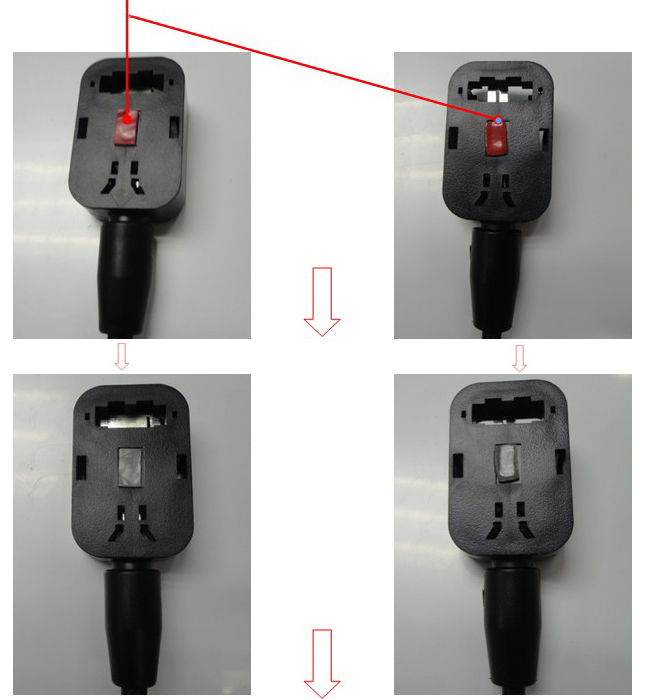

1、将硅胶分散涂抹在太阳能接线盒底部

① 撕开接线盒底部覆盖物

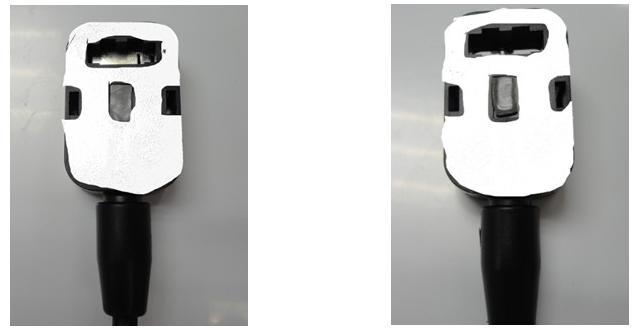

② 在接线盒底部涂抹密封胶

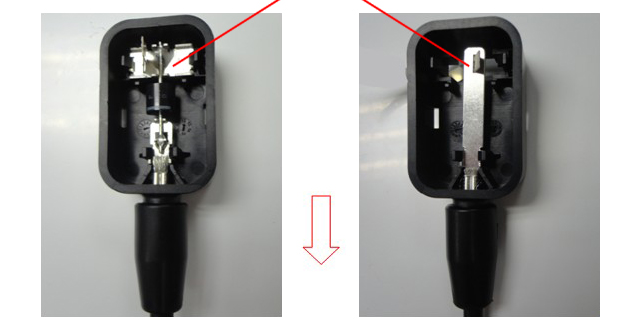

2、将导电金属块固定在太阳能光伏接线盒模型

① 将导电金属快插入接线盒

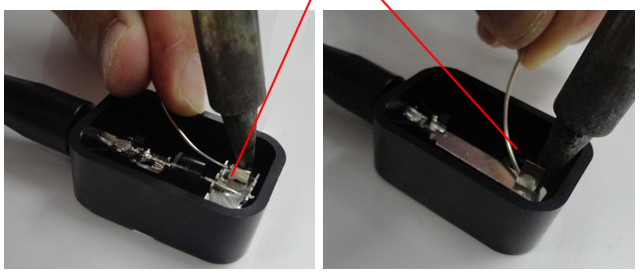

② 将导电金属块焊接,减小电能损耗

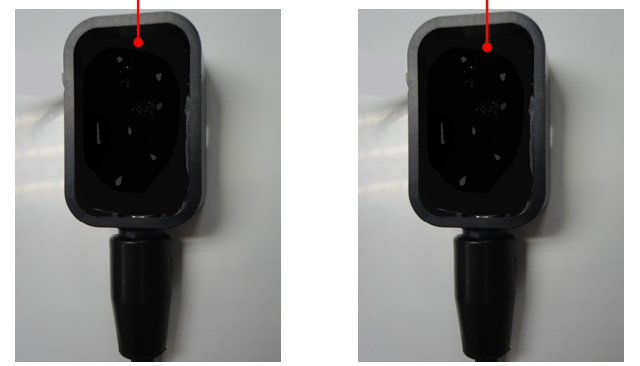

3、在接线盒内注入硅胶

密封胶: Dow corning PV-7030

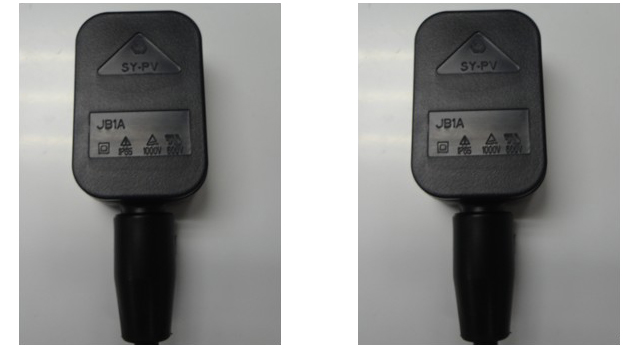

4、盖上盒盖

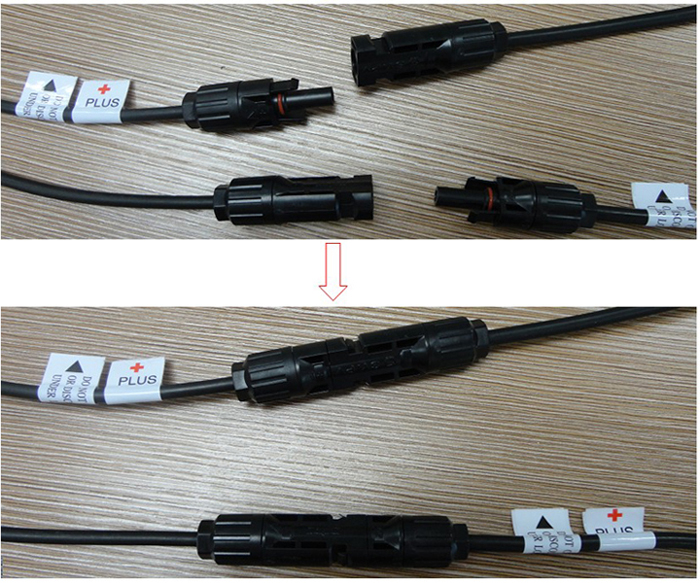

5、光伏连接器对接

注意:不要在有负载的情况下断开连接
