太阳能接线盒在太阳能光伏发电系统的意义

发布时间:2012.11.26 新闻来源:东莞市三宥光伏有限公司 浏览次数:

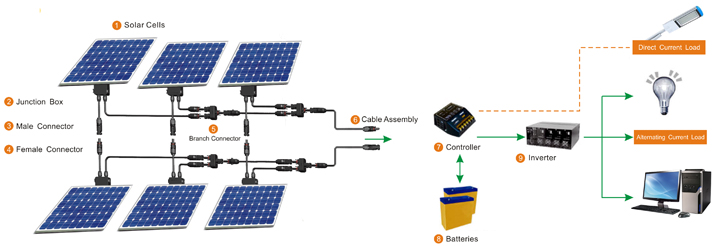

简易太阳能光伏发电系统示意图:
太阳能光伏发电系统应用

    在无光照条件下,蓄电池组为逆变器提供输入电,通过逆变器的作用,将直流电转换成交流电,输送到配电柜,由配电柜的切换作用进行供电。蓄电池组的放电情况由控制器进行控制,保证蓄电池的正常使用。

    光伏电站系统还应有限荷保护和防雷装置,以保护系统设备的过负载运行及免遭雷击,维护系统设备的安全使用。太阳能→电能→化学能→电能→光能。

    太阳能接线盒在光照情况下,单向传递电能。在光照不足之下防止蓄电池里的电能倒流,烧毁电池板。

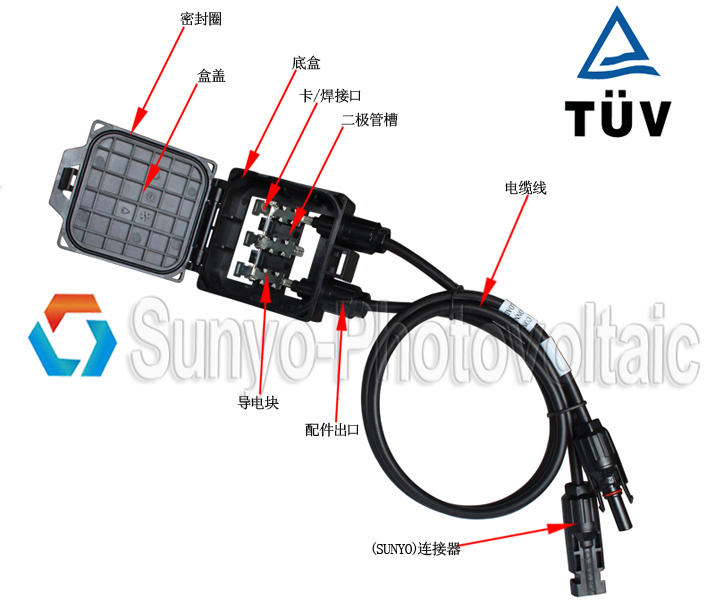

光伏接线盒结构图:


光伏接线盒的作用:

  光伏接线盒在太阳能电池组件中的作用简单的来讲可以概括为两点:a)连接和传输功能,b)保护组件;它是一门集电气设计、机械设计和材料科学相结合的跨领域的综合性设计。

  太阳能电池组件是通过太阳能电池进行光电转换的,而单个组件发出的电想传输到充电、控制系统中去,必须要通过光伏接线盒进行传输;而且接线盒还是整个太阳能方阵的"纽带",将许多组件串联在一起形成一个发电的整体,所以光伏接线盒在太阳能应用中的作用是不容忽视的。

  光伏接线盒还有一个更重要的作用就是保护组件;当阵列中的组件受到乌云、树枝、鸟粪等其它遮挡物而发生热斑时,旁路在组件中的二极管,利用自身的单向导电性能,将问题电池、电池串旁路掉,保护整个组件乃至整个阵列,确保能使其保持在必要的工作状态,减少不必要的损失。

  最理想的组件应是每片电池都应旁路一个二极管,这样才能保证组件的绝对安全,但是出于成本以及工艺角度,目前为止大家采用是一串电池片旁路一个二极管,这样做是一种简单有效的办法。

    三宥光伏致力于太阳能连接器、光伏接线盒、光伏线材以及光伏连接组件的研发和生产。
