在光照条件下，太阳电池组件产生一定的电动势，通过组件的串并联形成太阳能电池方阵，使得方阵电压达到系统输入电压的要求。再通过充放电控制器对蓄电池进行充电，将由光能转换而来的电能贮存起来。

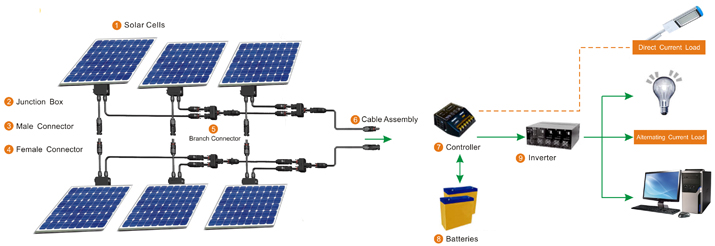

    简易太阳能发电系统图：

    在无光照条件下，蓄电池组为逆变器提供输入电，通过逆变器的作用，将直流电转换成交流电，输送到配电柜，由配电柜的切换作用进行供电。蓄电池组的放电情况由控制器进行控制，保证蓄电池的正常使用。
    光伏电站系统还应有限荷保护和防雷装置，以保护系统设备的过负载运行及免遭雷击，维护系统设备的安全使用。太阳能→电能→化学能→电能→光能。
    太阳能接线盒在光照情况下，单向传递电能。在光照不足之下防止蓄电池里的电能倒流，烧毁电池板。

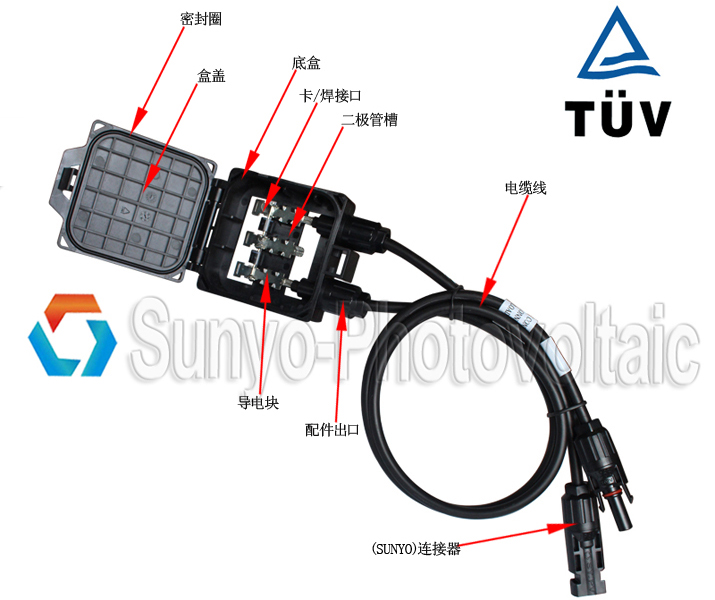

    光伏接线盒结构图：

    光伏接线盒的作用：
　　光伏接线盒在太阳能电池组件中的作用简单的来讲可以概括为两点：a)连接和传输功能，b)保护组件;它是一门集电气设计、机械设计和材料科学相结合的跨领域的综合性设计。
　　太阳能电池组件是通过太阳能电池进行光电转换的，而单个组件发出的电想传输到充电、控制系统中去，必须要通过光伏接线盒进行传输;而且接线盒还是整个太阳能方阵的"纽带"，将许多组件串联在一起形成一个发电的整体，所以光伏接线盒在太阳能应用中的作用是不容忽视的。
　　光伏接线盒还有一个更重要的作用就是保护组件;当阵列中的组件受到乌云、树枝、鸟粪等其它遮挡物而发生热斑时，旁路在组件中的二极管，利用自身的单向导电性能，将问题电池、电池串旁路掉，保护整个组件乃至整个阵列，确保能使其保持在必要的工作状态，减少不必要的损失。
　　最理想的组件应是每片电池都应旁路一个二极管，这样才能保证组件的绝对安全，但是出于成本以及工艺角度，目前为止大家采用是一串电池片旁路一个二极管，这样做是一种简单有效的办法。
