太阳能光伏连接器的性能特点

发布时间:2012.10.15 新闻来源:东莞市三宥光伏有限公司 浏览次数:

一 连接器的结构
① 即插式    ② 锁扣式     ③ 公端    ④ 母端

二 连接器的装配
① 电缆剥皮    ② 压接端子    ③ 连接护套    ④ 锁紧螺母    ⑤ 公母对接    ⑥ 连接外观

三 连接器的材料
连接器常用端子材质:
导体:Cu-Be alloy、Cu-Zn alloy
镀层:Tin-plated、silver-plated
连接器常用护套材质:
PA/PC、PPO、PPS、TPU/TPE/PA、PUR、PBT

四 连接器的基本性能
① 插拔力   ② 接触力    ③ 绝缘电阻

五 连接器可靠性:① 严格禁止带电插拔 ② 工作状态分离将产生高压直流电弧

六 影响接触电阻的因素
① 端子接触压力    ② 端子接触处材料    ③ 端子与导线压接方式    ④ 端子与导线压接面积

七 接触电阻的形成
① 集中电阻
电流通过实际接触面时,由于电流线收缩(或称集中)显示出来的电阻。
② 膜层电阻
由于接触表面膜层及其他污染物所构成的膜层电阻。
③ 导体电阻
接触表面以外接触件和引出导线本身的导体电阻。

八 如何减小接触电阻
① 增大接触压力    ② 选取合适的端子材料    ③ 选取合适的镀层材料及工艺

九 绝缘电阻:衡量导体与外壳之间绝缘性能的指标。
影响因素:外层护套材料
测试方法:将连接器浸入水中三个礼拜,测试其绝缘电阻大小,然后与浸入前绝缘电阻值作比,变化值较小者绝缘性能较好

十 绝缘电阻的重要性
① 连接器安全性的重要标准
如果护套防水性较差,连接器在积水中的绝缘电阻骤减,将引起漏电流,如果大于0.5mA,人体会明显察觉,触电受惊是安装工程中的重大安全隐患。
② 漏电流将引起的不必要功率损耗
漏电流损耗严重影响系统功率的正常输出

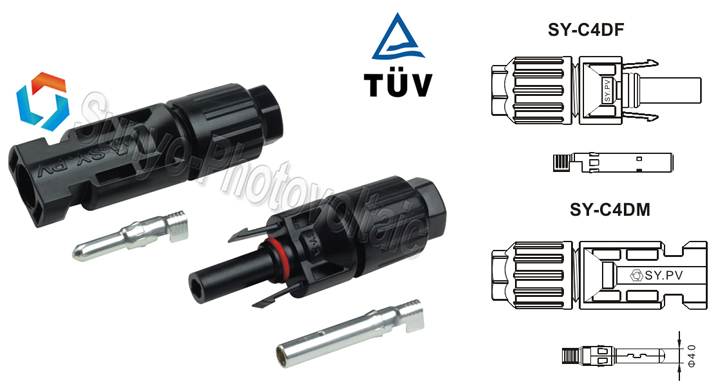

下面以三宥光伏连接器SY-C4D为例进行阐述

  产品名称   Product No.   SY-C4D
  额定电压   Rated Voltage   TUV 1000V DC / UL 600V DC
  额定电流   Rating Current   20A ~ 30A
  电线规格   Suitable cable cross sections   2.5mm² ~ 6.0mm² / 14AWG ~ 10AWG
  端子规格   Pin dimension   Φ4.0mm
  耐电压   Proof voltage    TUV 6000V AC(1Min) / UL 2200V DC(1 Min)
  污染等级   Pollution degree   2
  防护等级   Protection class   Class Ⅱ
  端子材质   Contact Material   Copper,Silver plated
  接触电阻   Contact Resistance   ≤ 5mΩ
  连接器材质   Connector Material   PPO
  IP防护等级   Degree of Protection IP   IP68(IEC 60529)
  拔出力   Withdrawal Force   ≥ 50N
  插入力   Inserition Force   ≤ 50N
  测试温度   Temperature Range   -40℃ ~ +85℃
  阻燃等级   Flame Class   UL94V-0

适用范围: 太阳能组件、逆变器、接线盒;
主要服务于太阳能光伏发电、LED照明、工业自动化、电力电气、电源电子等行业

    SY-C4D连接器( 兼容 MC4连接器) 是太阳能光伏电池板并联组成阵列模组时的专用接头,具有连接迅速可靠、防水防尘、使用方便等特点,外壳有强烈的抗老化、耐紫外线能力,线缆的连接采用压紧与紧箍方式连接,公母头的固定带有稳定的自锁机构、开合自如。是太阳能发电光系统不可缺少的重要部件。产品科学的结构,精选的材料,保证了各项机械和电气性能均达到良好。

    东莞市三宥光伏有限公司致力于太阳能光伏连接器光伏接线盒、光伏线材以及光伏连接组件的研发和生产,广泛应用于光伏电站,并网发电,离网发电,屋顶系统,家庭供电系统,太阳能移动电源,太阳能手机电池,通讯电源,太阳能灯具(路灯、草坪灯、庭院灯和交通信号灯),太阳能建筑等领域,并且形成了由产品研发,模具设制,生产到销售的一条龙服务,为客户提供高质量产品,高品质服务。
