太阳能光伏接线盒基本构造与应用

发布时间:2012.10.16 新闻来源:东莞市三宥光伏有限公司 浏览次数:

光伏接线盒的构造
    一般接线盒由盒盖、盒体、接线端子、二极管、连接线、连接器几大部分组成。

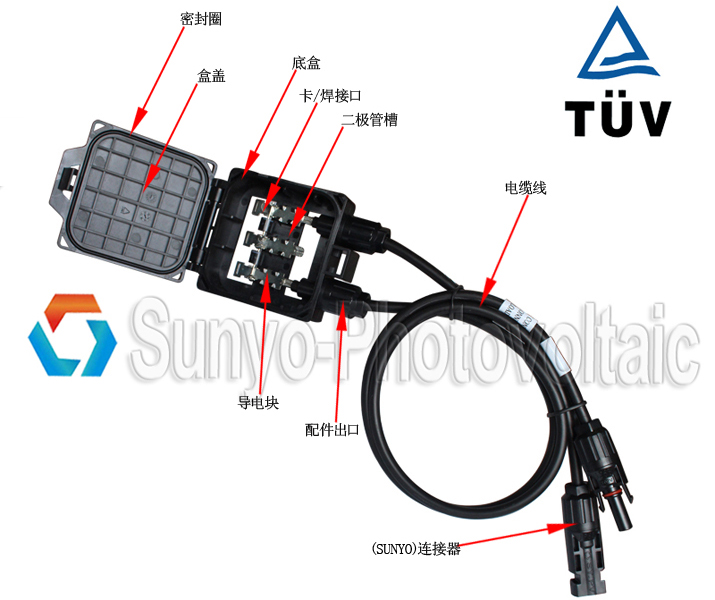

太阳能光伏接线盒构造

各部分的功能
    外壳要具有强烈的抗老化、耐紫外线能力;
    符合室外恶劣环境条件下的使用要求;
    自锁功能使连接方式更加便捷、牢固;
    必须应有防水密封设计、科学的防触电绝缘保护,具有更好的安全性能;接线端子安装要牢固,与汇流带有良好的焊接性。

二极管分为:旁路二极管和防反冲二极管。二极管的主要功能是单向导通功能。
    旁路二极管:主要作用防止组件的热斑效应。
    热斑效应:当太阳能电池组件在使用时部分电池片被异物遮挡,将被当作负载消耗其他有光照的太阳电池组件所产生的能量。被遮蔽的太阳电池片温度会不断升高此时会发热,这就是热斑效应。如果有异物将电池片挡住造成了局部电池片不工作,局部电池片的温度不断上升、发热最终会导致电池片烧坏。
    在太阳能电池板正常工作时旁路二极管不会起到作用,但当遇到热斑效应时,旁路二极管会自动越过该串电池串并与其它电池串相连继续工作。现在我们所使用的旁路二极管主要的作用也就是防止电池片烧掉。
    防反冲二极管:组件在没有光照时防止蓄电池电流倒流。
    连接器、连接线:具有良好的绝缘性能,公母插头带有自锁功能是太阳能电池板与电气连接更便捷可靠。

光伏接线盒的作用:
    1.增强太阳能电池组件的安全性能
    2.密封太阳能电池组件电流输出部分(引线部分)
    3.使太阳能电池组件使用更便捷、可靠。

光伏接线盒应用(以家用型光伏发电系统)案例

    用途: 照明、电视机、收音机、路灯等。
    优点: ① 系统结构简单。  ② 非常适合分散居住的乡村。  ③用户是单独的住户,使用更精确。
    配置:太阳能连接器、光伏接线盒、光伏线材、太阳电池组件、蓄电池、逆变器、充电控制器等。

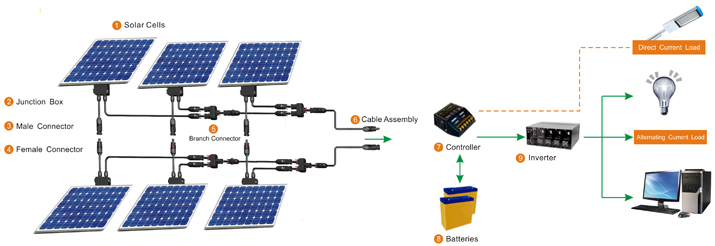

太阳能光伏发电系统

    东莞市三宥光伏有限公司致力于太阳能光伏连接器光伏接线盒、光伏线材以及光伏连接组件的研发和生产,广泛应用于光伏电站,并网发电,离网发电,屋顶系统,家庭供电系统,太阳能移动电源,太阳能手机电池,通讯电源,太阳能灯具(路灯、草坪灯、庭院灯和交通信号灯),太阳能建筑等领域,并且形成了由产品研发,模具设制,生产到销售的一条龙服务,为客户提供高质量产品,高品质服务。

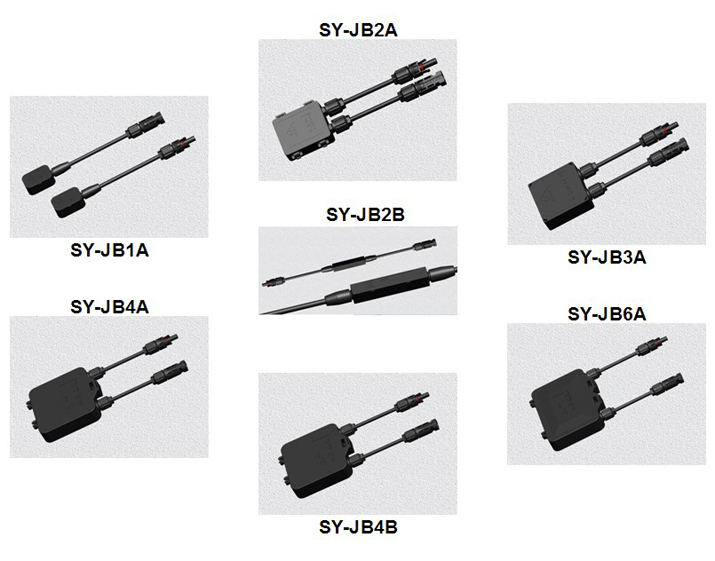

太阳能接线盒产品
